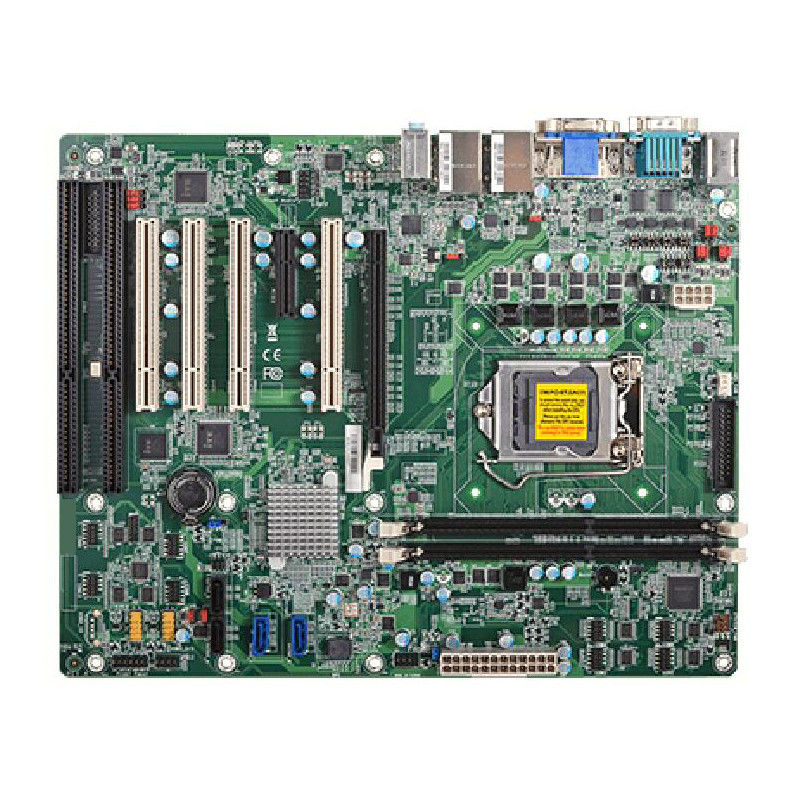

DFI HD620 Intel® H81 मदरबोर्ड 2 ISA स्लॉट 10 COM डुअल लैन ATX इंडस्ट्रियल मेनबोर्ड के साथ

मॉडल संख्या HD620-H81 2*ISA, 4*PCI, 10*COM, 10*USB, दोहरी LAN, DFI ATX औद्योगिक मदरबोर्ड/ISA कंप्यूटर/सर्वर के लिए मदरबोर्ड के साथ Intel® LGA1150 ATX मदरबोर्ड है

त्वरित विवरण

--LGA 1150 सॉकेट सीपीयू, 4 वीं पीढ़ी इंटेल का समर्थन^®कोरTMसीपीयू

--चिपसेट इंटेल^®H81

--16GB तक 2* डीडीआर3 का समर्थन

--1* पीसीआईई x16

--1 * पीसीआईई x4 (x1 संकेत)

--4 *पीसीआई

--2* आईएसए

--1 *वीजीए,

--1 *डीवीआई-डी

--2* गीगाबिट लैन

--10* COM

--10* यूएसबी: 2* यूएसबी 3.0, 8 * यूएसबी 2.0

--4* SATA: 2 * SATA 3.0, 2* SATA 2.0

--1* समानांतर

-- आयाम:एटीएक्स फॉर्म फैक्टर,305 मिमी (12") x 244 मिमी (9.6")

विनिर्देश

प्रोसेसर

चौथी पीढ़ी के इंटेल® कोरTM प्रोसेसर, एलजीए 1150 सॉकेट
इंटेल® कोरTM i7-4790S प्रोसेसर, 8M कैश, 4.0 GHz, 65W
इंटेल® कोरTM i7-4770S प्रोसेसर, 8M कैश, 3.9 GHz, 65W
इंटेल® कोरTM i7-4770TE प्रोसेसर, 8M कैश, 3.3 GHz, 45W
इंटेल® कोरTM i5-4590S प्रोसेसर, 6M कैश, 3.7 GHz, 65W
इंटेल® कोरTM i5-4590T प्रोसेसर, 6M कैश, 3.0 GHz, 35W
इंटेल® कोरTM i5-4570S प्रोसेसर, 6M कैश, 3.6 GHz, 65W
इंटेल® कोरTM i5-4570TE प्रोसेसर, 4M कैश, 3.3 GHz, 35W
इंटेल® कोरTM i3-4360 प्रोसेसर, 4M कैश, 3.7 GHz, 54W
इंटेल® कोरTM i3-4350T प्रोसेसर, 4M कैश, 3.1 GHz, 35W
इंटेल® कोरTM i3-4340TE प्रोसेसर, 4M कैश, 2.6 GHz, 35W
इंटेल® कोरTM i3-4330 प्रोसेसर, 4M कैश, 3.5 GHz, 54W
इंटेल® कोरTM i3-4330TE प्रोसेसर, 4M कैश, 2.4 GHz, 35W
इंटेल® पेंटियम® G3420 प्रोसेसर, 3M कैश, 3.2 GHz, 53W
इंटेल® पेंटियम® G3320TE प्रोसेसर, 3M कैश, 2.3 GHz, 35W
Intel® Celeron® G1820 प्रोसेसर, 2M कैश, 2.7 GHz, 53W
Intel® Celeron® G1820TE प्रोसेसर, 2M कैश, 2.2 GHz, 35W

चिपसेट

इंटेल® H81 चिपसेट

स्मृति

दो 240-पिन DIMM 16GB तक दोहरी चैनल DDR3 1333/1600MHz

BIOS

एएमआई एसपीआई 64 एमबीटी

ग्राफिक्स

इंटेल® एचडी ग्राफिक्स

ओपनजीएल 4.0, डायरेक्टएक्स 11.1

1 x डीवीआई-डी
1 x वीजीए
डीवीआई-डी/वीजीएः 1920x1200 @ 60 हर्ट्ज तक का रिज़ॉल्यूशन

विस्तार इंटरफ़ेस

1 x PCIe x16 (जन 2)
1 x PCIe x4 (जन 2)
4 x पीसीआई
2 x आईएसए

ऑडियो

ऑडियो कोडेक Realtek ALC886

ईथरनेट नियंत्रक

1 x इंटेल® 82574 पीसीआईई (10/100/1000 एमबीपीएस)
1 x इंटेल® I217LM (10/100/1000Mbps)

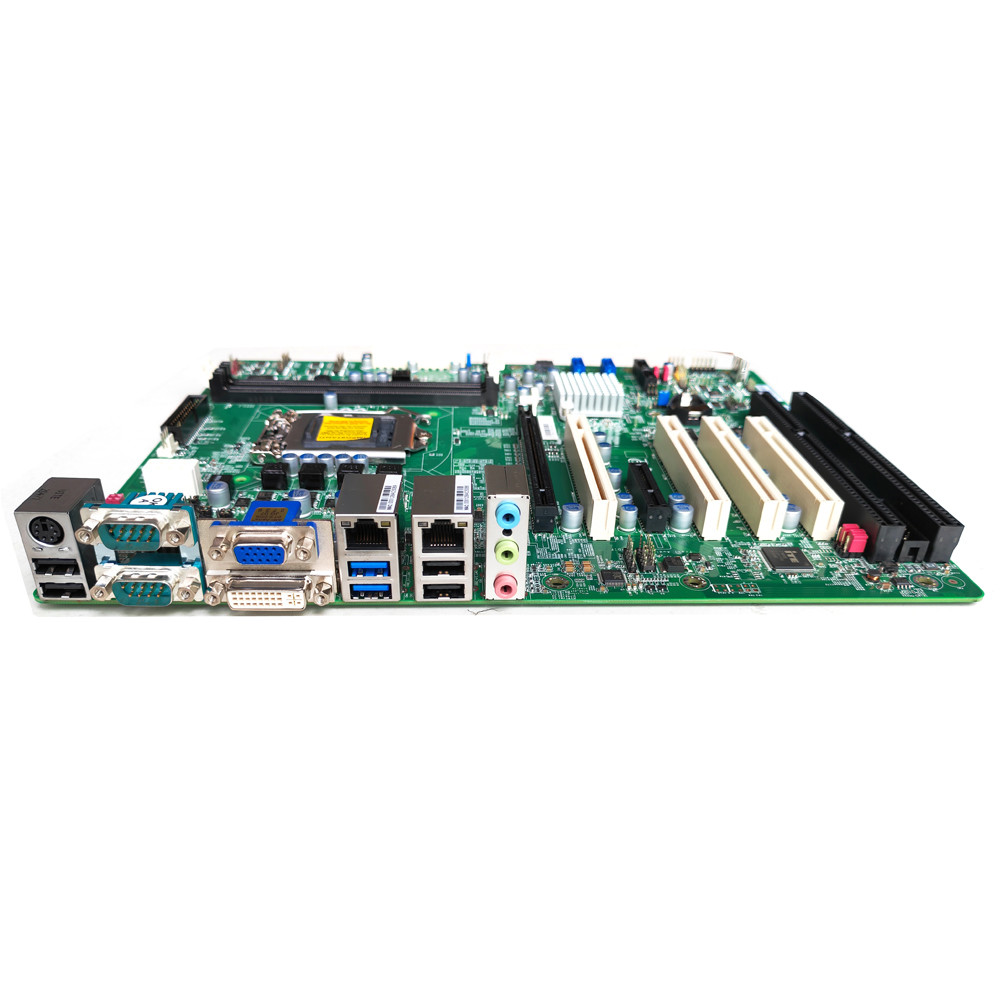

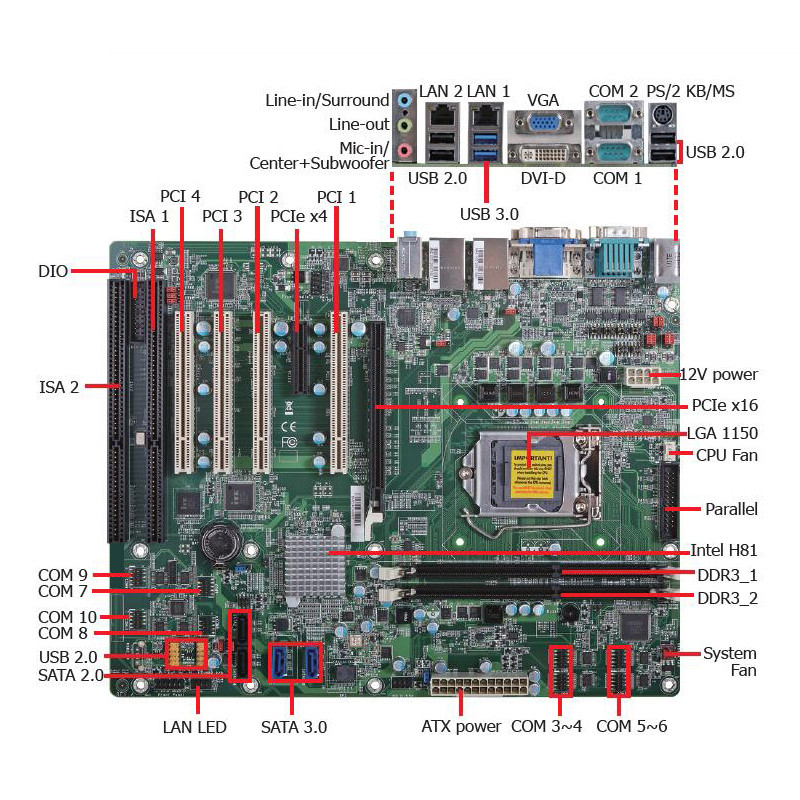

रियर आई/ओ

2 x जीबीई (आरजे-45)

2 x RS-232/422/485 (RS-232 w/ शक्ति) (DB-9)

2 x यूएसबी 3.0
4 x यूएसबी 2.0

1 x PS/2 (मिनी-DIN-6)

1 x वीजीए
1 x डीवीआई-डी

ऑडियो:1 x लाइन-आउट,1 x माइक-इन,1 x लाइन-इन

आंतरिक I/O

8 x RS-232 (2.0 मिमी पिच)

4 x यूएसबी 2.0 या 1 वर्टिकल यूएसबी 2.0*

1 x ऑडियो (लाइन-आउट/माइक-इन)
1 x S/PDIF

2 x SATA 3.0 (6Gb/s तक)
2 x एसएटीए 2.0 (अप करने के लिए 3Gb / s)

1 x 8-बिट डीआईओ

घड़ी टाइमर

आउटपुट और अंतरालःसिस्टम रीसेट, सॉफ्टवेयर के माध्यम से 1 से 255 सेकंड तक प्रोग्राम करने योग्य

टीपीएम अनुरोध पर उपलब्ध है

शक्ति

एटीएक्स शक्ति

8-पिन ATX 12V पावर
24-पिन एटीएक्स पावर

उपभोग

निष्क्रियः i7-4770S 65W: 12V @ 1.1922A (14.3064W), 5V @ 0.8850A (4.425W), 3.3V @ 0.8183A (2.70039W)
अधिकतमः i7-4770S 65W: 12V @ 4.2839A (51.4068W), 5V @ 1.4762A (7.381W), 3.3V @ 0.9035A (2.98155W)

आरटीसी बैटरीःसीआर2032 सिक्का सेल

ओएस समर्थन

विंडोज एक्सपी प्रोफेशनल x86 और SP3 (32-बिट) (सीमित कार्य)
विंडोज 7 अल्टीमेट x86 और SP1 (32-बिट)
विंडोज 7 अल्टीमेट x64 और SP1 (64-बिट)
विंडोज 8 एंटरप्राइज़ x86 (32-बिट)
विंडोज 8 एंटरप्राइज़ x64 (64-बिट)


पर्यावरण

तापमान

संचालनः 0 से 60°C
भंडारणः -20 से 85°C

आर्द्रता

संचालनः 5 से 90% आरएच
भंडारणः 5 से 90% आरएच

एमटीबीएफ

435,517 घंटे @ 25°C; 253,313 घंटे @ 45°C
गणना मॉडल: टेलकोर्डिया अंक 2, विधि I प्रकरण 3
पर्यावरणः GB, GC ️ भूमि सौम्य, नियंत्रित

आयाम

एटीएक्स फॉर्म फैक्टर 305 मिमी (12") x 244 मिमी (9.6)

ऊँचाई

पीसीबीः 1.6 मिमी
शीर्ष पक्षः 38.5 मिमी
नीचे की ओरः 4.4 मिमी
