| उत्पत्ति के प्लेस: | शेन्ज़ेन चीन |
|---|---|
| ब्रांड नाम: | VEGASHINE / OEM |
| मॉडल संख्या: | ITX-Z6741D-111 |
| न्यूनतम आदेश मात्रा: | 1 इकाई |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | 3 से 10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 1000 इकाइयां |
| सीपीयू: | समर्थन Intel®Tiger Lake-UP3 प्रोसेसर (1135G7/1145G7, आदि) | टक्कर मारना: | DDR4 3200MHz, MAX64GB |
|---|---|---|---|
| ईथरनेट: | 1*गीगाबिट लैन (चुनने के लिए दोहरी लैन) | प्रदर्शन: | LVDS1/EDP1+EDP2+HDMI+VGA आउटपुट |
| कॉम: | 6*कॉम | Size: | 170 x 170 mm |
| शक्ति: | डीसी 12 ~ 19 वी बिजली की आपूर्ति |
मुख्य विशेषताएं
--- इंटेल® टाइगर लेक-UP3 प्रोसेसर (1135G7/1145G7, आदि) का समर्थन करें
--- दो-चैनल SO-DIMM, DDR4 3200MHz, Max64GB का समर्थन करें
--- समर्थन LVDS1/EDP1+EDP2+HDMI+VGA आउटपुट, चार
सिंक्रोनिक और असिंक्रोनिक रूप से प्रदर्शित करता है
--- ऑनबोर्ड 1* रियलटेक RTL8111H/8111G गीगाबिट नेटवर्क कार्ड
(वैकल्पिक दोहरे नेटवर्क)
--- समर्थन 2*USB3.2 Gen2 (10Gbps), 2*USB3.2 Gen1 (5Gbps)
--- 7*यूएसबी2.0
--- 6*COM (COM2/3 दो-तरफा RS485 का समर्थन करता है)
--- 1*M.2 M कुंजी PCIEX2/SATA अनुकूली का समर्थन करती है; 1*SATAIII(6.0
जीबी/सेकंड)
--- 1*M.2 E कुंजी, वाईफ़ाई6/ब्लूटूथ मॉड्यूल विस्तार का समर्थन करती है;
--- 1*M.2 B कुंजी, 4G/5G मॉड्यूल विस्तार का समर्थन करता है (वैकल्पिक);
--- 1* सिम कार्ड स्लॉट
--- DC 12~19V बिजली आपूर्ति (12V के लिए 7A या उससे ऊपर के एडाप्टर की आवश्यकता होती है)
--- आकारः 170*170 मिमी आईटीएक्स मदरबोर्ड
विनिर्देश
| सीपीयू |
इंटेल® टाइगर लेक-UP3 प्रोसेसर (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| चिपसेट | इंटेल® एसओसी |
| प्रदर्शन चिप | इंटेल® आइरिस® एक्सई ग्राफिक्स |
| आउटपुट प्रदर्शित करें | एलवीडीएस1/ईडीपी1 + ईडीपी2 + एचडीएमआई + वीजीए |
| मल्टी डिस्प्ले | चार स्क्रीन पर असिंक्रोनस डिस्प्ले का समर्थन करता है |
| यूएसबी पोर्ट | 2 × USB 3.2 Gen2 (10Gbps) 2 × USB 3.2 Gen1 (5Gbps) 7 × यूएसबी 2.0 |
| स्मृति | 2 × SO-DIMM स्लॉट, DDR4 3200MHz, 32GB तक का समर्थन करता है |
| ध्वनि प्रभाव | बोर्ड ALC897 ऑडियो डिकोडिंग नियंत्रक स्वतंत्र पावर एम्पलीफायर NS4251 (3W @ 4Ω MAX) |
| नेटवर्क कार्ड | ऑनबोर्ड 1 × रियलटेक RTL8111H/8111G गीगाबिट ईथरनेट (द्वैध नेटवर्क वैकल्पिक) |
| भंडारण | 2 × एम.2 एम कुंजी, पीसीआईई x2/एसएटीए अनुकूली का समर्थन करता है 1 × SATA III (6.0 Gb/s) |
| विस्तार स्लॉट | 1 × एम.2 ई कुंजी, वाई-फाई 6/ब्लूटूथ मॉड्यूल विस्तार का समर्थन करता है 1 × M.2 B कुंजी, 4G/5G मॉड्यूल विस्तार का समर्थन करता है 1 × सिम कार्ड स्लॉट |
| कॉम पोर्ट | IT8786E-I नियंत्रक |

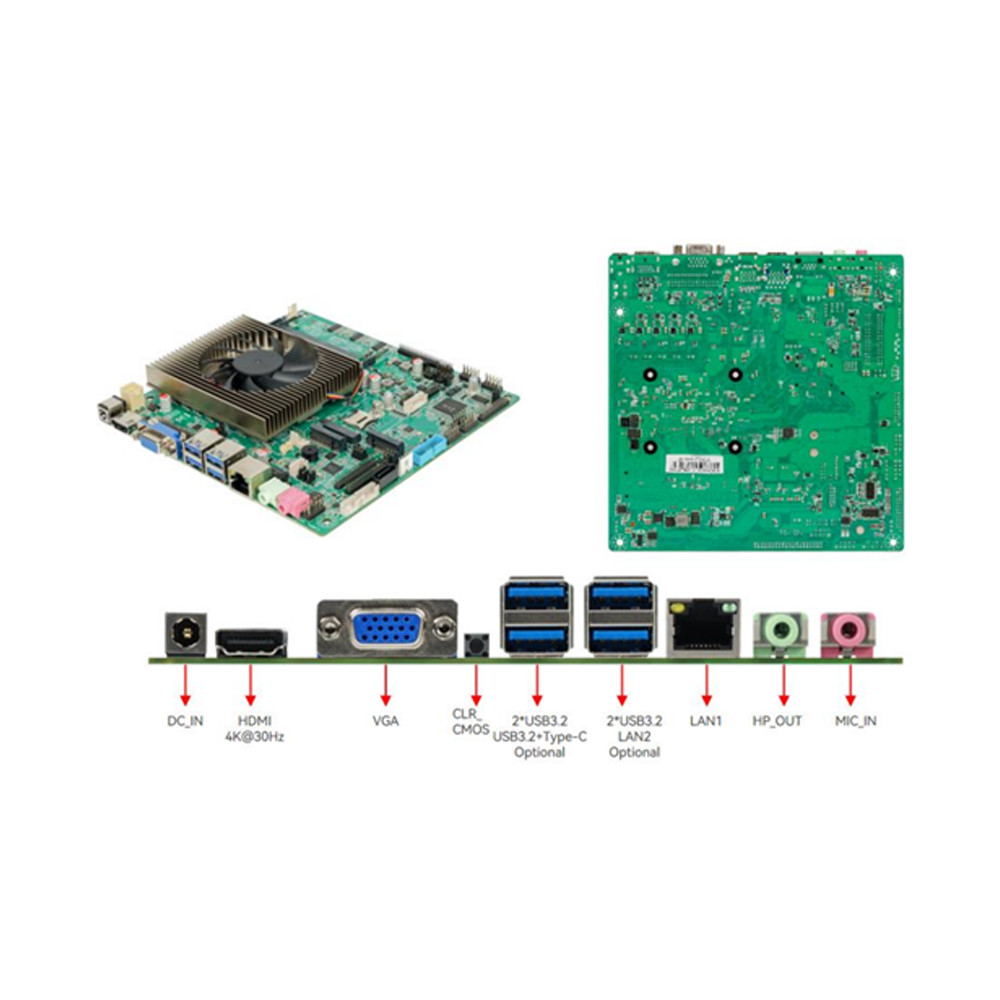

| रियर I/O इंटरफेस | 1*DC_IN |
| 1*एचडीएमआई | |
| 1* वीजीए | |
| 1*CLR_CMOS बटन | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (१)लैन/टाइप सी वैकल्पिक) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
आंतरिक I / O कनेक्टर |
1*F_AUDIO पिन,1*स्पीकर पिन |
| 1*INVERT पिन | |
| 2*ईडीपी पिन (1)एलवीडीएस पिन | |
| 1*BKCL पिन | |
| 1*SATA पिन,1*SATA_PWR पिन | |
| 1*F_USB1 (विस्तार योग्य 2*USB3.2 Gen1) | |
| 3*F_USB2.0 (5 तक विस्तारित किया जा सकता है)*USB2.0) | |
| 1*LPT पिन | |
| 1*JPS2 पिन | |
| 1*GPIO पिन | |
| 1 * टीपीएम पिन | |
| 1*F_PANEL पिन | |
| 6*COM पिन | |
| 1CFAN पिन,1SFAN पिन | |
| 1JHDMI पिन,1JVGA पिन | |
| 1*ATX_IN सॉकेट | |
| BIOS | एएमआई BIOS |
| विद्युत आपूर्ति | DC 4PIN ATX 12~19V बिजली इनपुट |

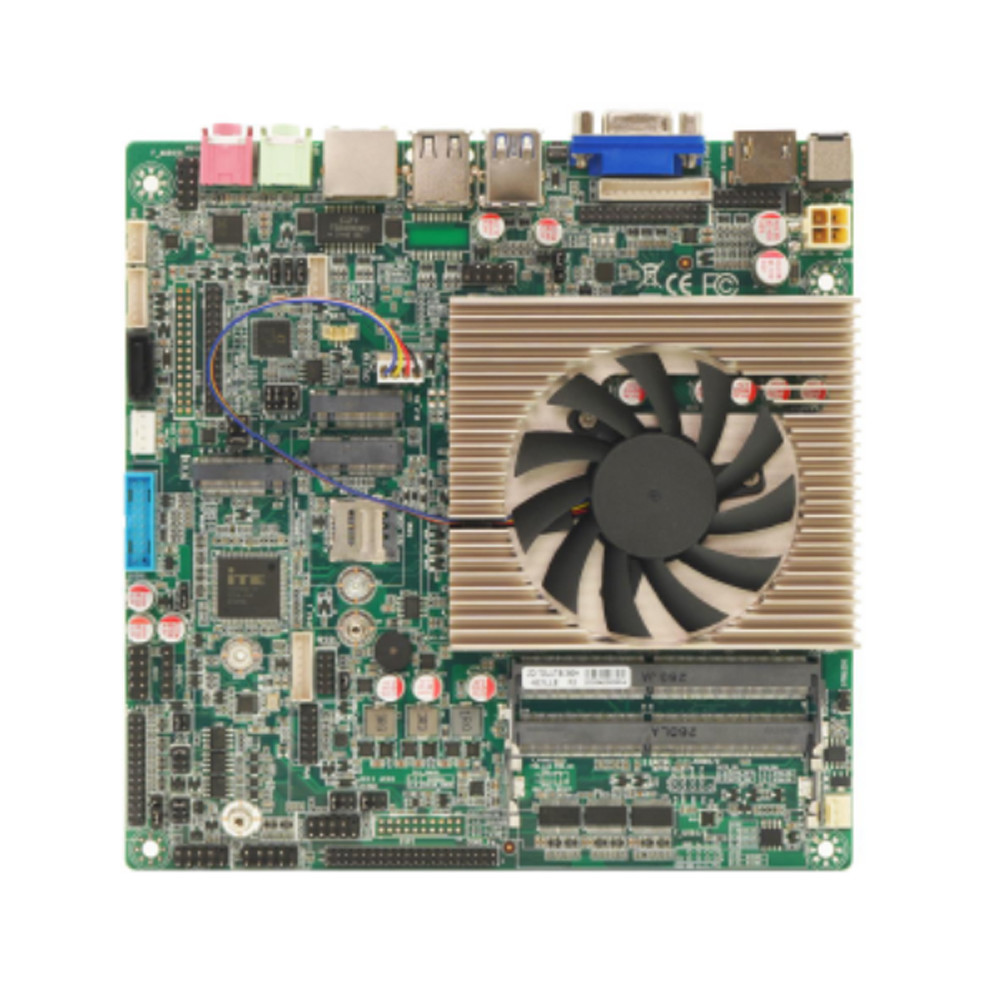

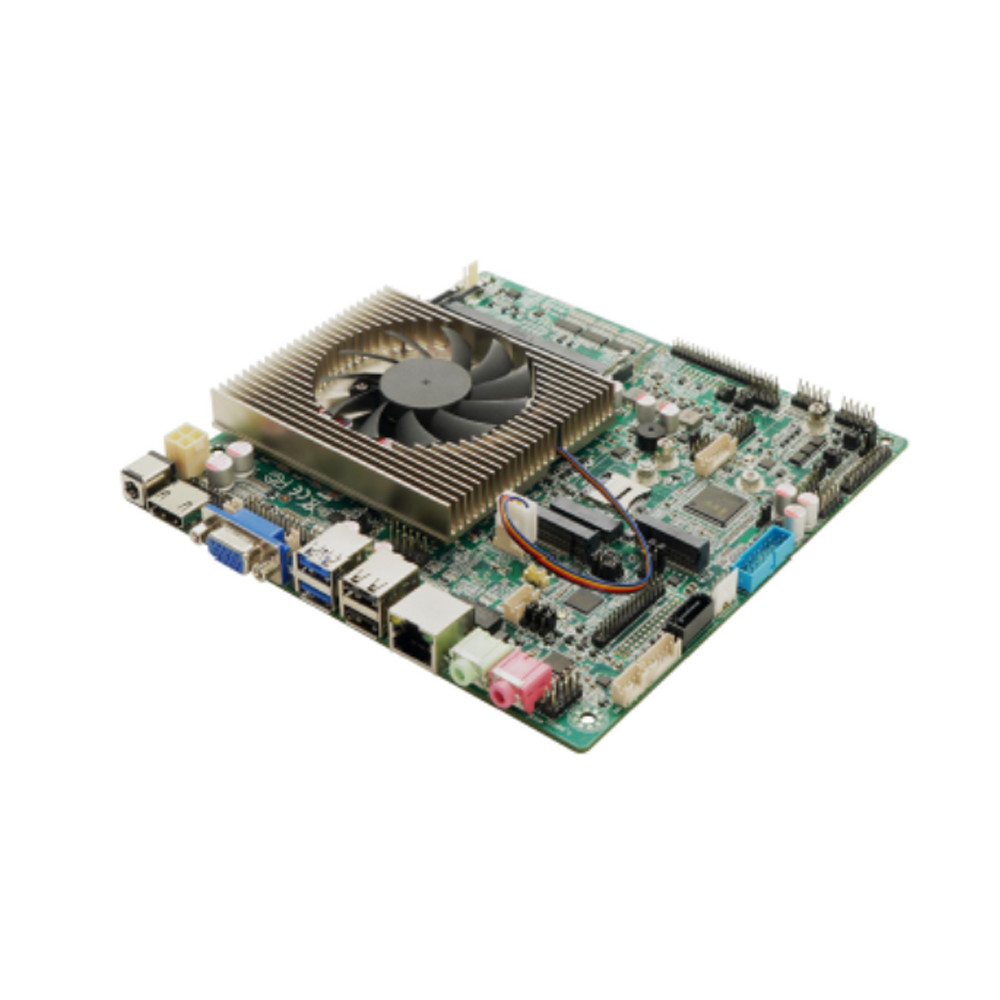

| शीतलन प्रणाली | एक नया सीपीयू रेडिएटर शामिल है |
| कार्य वातावरण | तापमानः -15~60°C; 0%~95% आर्द्रता, गैर संक्षेपण |
| आकार | 170*170 मिमी आईटीएक्स मदरबोर्ड |
समर्थन प्रोसेसर मॉडलः
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H, 6*COM,1*LVDS,1*EDP PIN,1*LAN)
